需要用到USB转TTL串口刷机小板，这种刷机方法通过TTL串口刷机线连接盒子与电脑。通过电脑软件与盒子串口进行命令行交互，实时显示盒子后台，类似电脑命令行。

1.准备工作

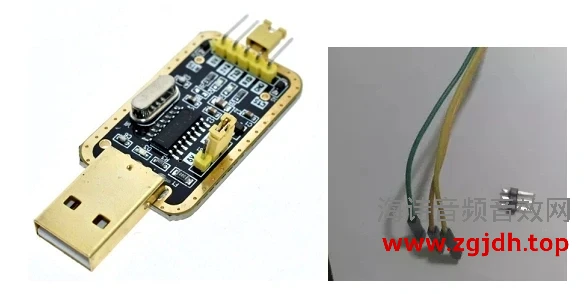

一套USB转TTL设备小板（推荐CH340G），杜邦线，排针，或需要电络铁；

下载好Hitool工具（华为海思官方刷机工具）；

一根网线连接机顶盒到路由器的LAN口；

windows7含以上的操作系统；

华为悦盒EC6109U机顶盒；

2.刷机技术要领

准备工作的几个知识点：

windows版“海兔”软件无需安装，解压后打开hitool.exe即可使用。

如遇到设置错误，删除整个文件夹，重新解压即可。

“海兔”软件所在磁盘位置必须至少有3GB的剩余空间（刷机过程有解压缩动作）。

请首先关闭电脑防火墙，杀软等阻拦69端口通讯的设置。

USB-TTL转接板最好用免驱的CH340，淘宝价大约8元左右包邮，含杜邦线和排针。

只接上GND，TX，RX三个点即可，瞎接VCC可能会导致烧坏板子。

接线顺序：TTL转接板的GND接盒子主板的GND，TX接RX，RT接TX；如果接线顺序错误，跑码时就会出现乱码；

小板的跳线端子请插到3.3V。

盒子的TTL串口波特率为115200

3.开始刷机

3.1 第一步：接好TTL线

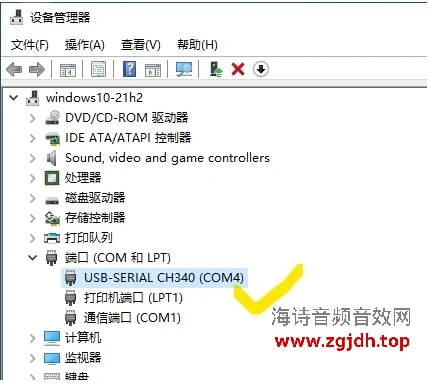

将usb转ttl模块（CH340模块为例）的usb口插到电脑，检查是否免驱或者需要安装对应驱动。

记住这个COM口的数字，比如这里的COM4.CH340转接模块多数是免驱的，CP2102,3202等，多数是需要安装驱动的。

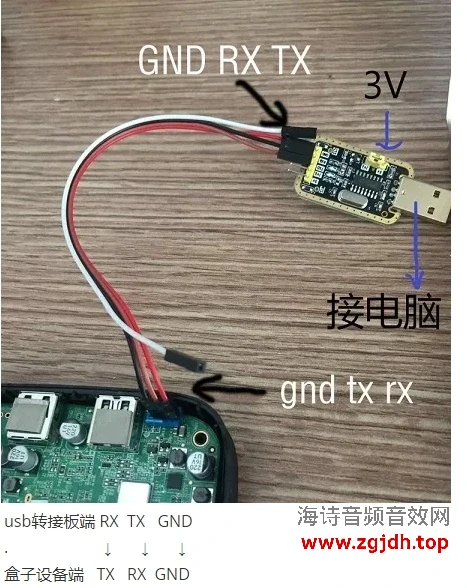

参照下图接好杜邦线：

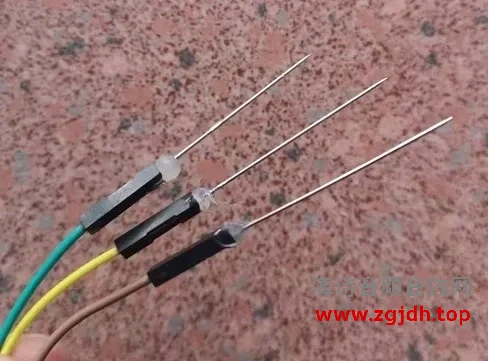

排针和杜邦线要保证不会断芯，如果某些板子的排针插口过小（ec6109-u），则可以考虑使用缝衣针点胶水固定到杜邦线口。

如果你没有小锡焊机，那么就用些技巧，将排针稳稳的靠在盒子主板的GND，TX，RX的小孔上。

小孔周边的小铜圈必须要接触到，才算导通哦。作者有时候会用夹子或者镊子；

有些盒子主板的串口预留位置是缺少电阻的，这类厂家设置的陷阱只能靠更专业的检测工具去判断和连接了。

3.2 第二步：打开hitool软件工具跑码（检查盒子芯片型号参数）

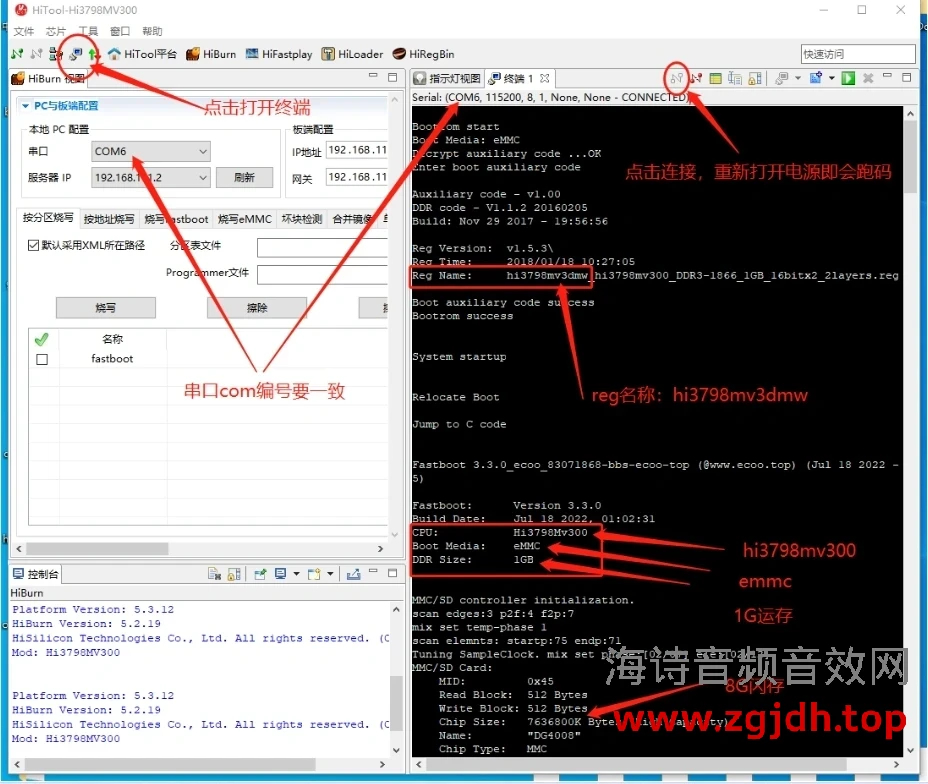

请按照下图的示范，进行跑码操作：

如果遇到跑码是乱码，请检查TTL杜邦线是否接牢，是否有交叉对调TXRX；

无论如何，只有完全这正确的保证3根串口线正常通讯，才能进行刷机操作；

先点击终端的连接，再打开电源，才会重新跑码；

看emmc的描述，如看到emmc的参数里有“ca”字样，就是高安板（请放弃）。

跑码结果可以评估你的盒子硬件参数，如有看不懂的参数，可以在群里咨询；

跑码结束或者你已经获得所需要的信息后，务必点击"断开"终端的连接按钮，才进行下一步。

3.3 第三步：正式刷机

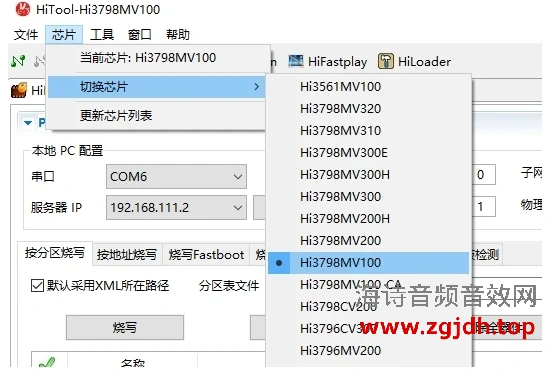

选择芯片，选择串口为你的转接器COM口，点击刷新COM口检查是否正确，

如果不知道芯片型号，在上面的跑码信息里可以得到；

选择EMMC刷机，选择网口刷机（网口刷5-8分钟，串口刷10小时）

选择网口刷机，必须要从盒子的网口插上网线到路由器LAN口哦！

服务器IP是指你的电脑IP

板端IP是指你的盒子接到路由器获得的IP

网关是指你的路由器IP。这两个必须在同一网段，即前三位数字要相同。

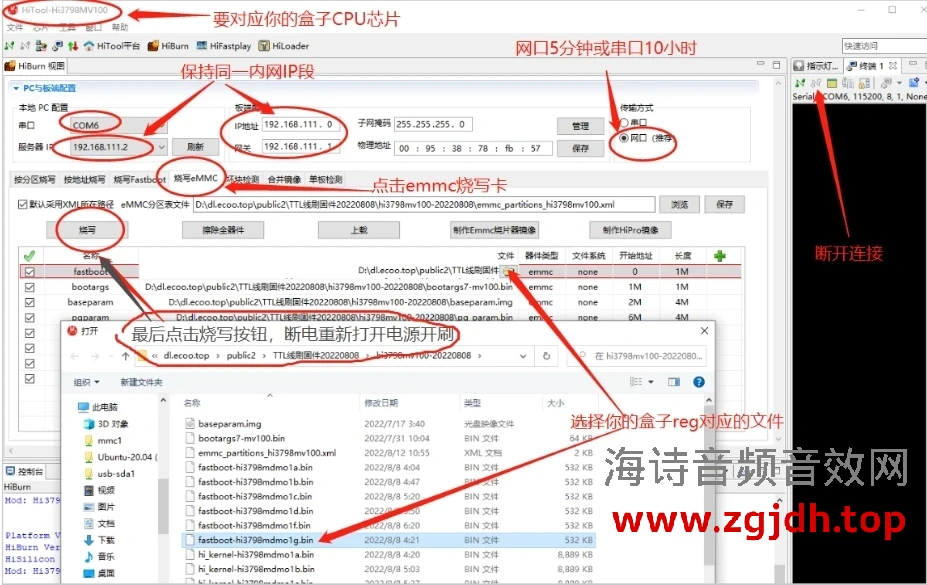

点击“烧写emmc”的选项卡，选择固件的分区表文件xml，检查对应各分区的文件是否正确，

点击“浏览”按钮选择你下载的固件包解压后的xml分区表文件；

鼠标放到第一分区的同一栏“文件”，浮出的文件夹图标，

点击选择刷机包里你的盒子型号对应的fastboot-hi38798mvxxx.bin；

按照上图所示，全部准备好后，点击烧写，然后重新上电，就会开始正式烧写刷机。

如果遇到一些顽固的盒子内置系统，可以先“擦除全器件”按钮，先擦除emmc里的原系统。

继续科普，擦除前要先选择刷机表，再操作擦除；

擦除后，emmc为空（俗称砖），此时再跑码，显示从usb读取；

相当于短接的效果；当CPU检测到emmc为空，或者短接操作，就会从usb读取刷机文件。

烧写过程中遇到的问题：

1.出现TTTTT，网线没接好，或者不通，防火墙阻止或电脑笔记本wifi断线或你接光猫？

2.出现无法下载fastboot，明显是型号不匹配，请选择正确的对应型号fastboot；

3.出现端口被占用，请关闭其它使用串口的连接；

4.出现emmc bad writing之类的，大概率是emmc锁死了，放弃；

5.看教程都需要一（亿）点点天赋的，不会刷，买一个作者刷好的盒子不香吗？

3.4 第四步：等待系统开机初始化

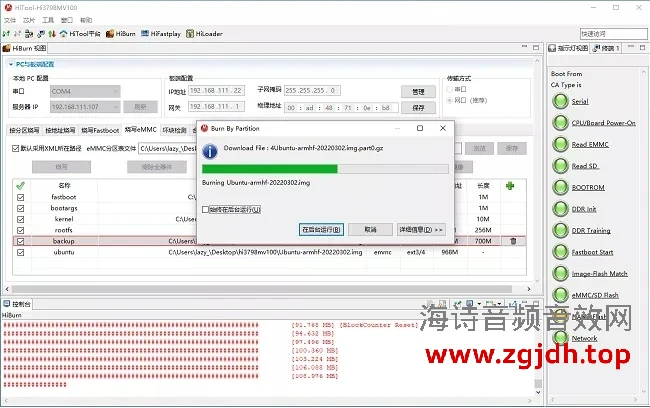

烧写过程：

烧写结束后，可以打开刚才跑码的终端，观察它启动系统时的跑码信息；

可以从启动信息观察到它初始化的时间大概要多久，正常1-2分钟；

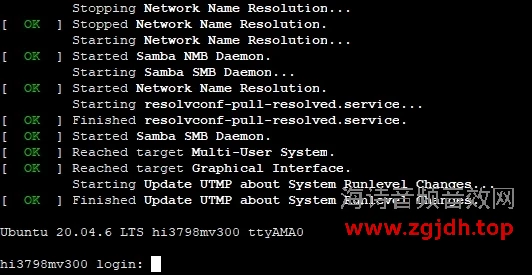

直到出现如下图，出现登录的界面，代表刷机正式完成并且成功！

系统的运行跑码信息，可以让开发者或使用者随时掌握问题，了解原因。
